معرفی کنتاکتور

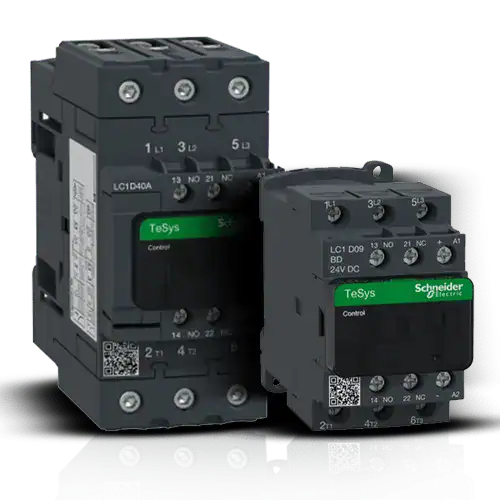

کنتاکتور چیست؟
کنتاکتور یکی از مهمترین تجهیزات مورد استفاده در برق صنعتی و سیستمهای اتوماسیون است که برای قطع و وصل مدارهای الکتریکی با جریان بالا بهصورت ایمن و خودکار طراحی شده است. این تجهیز الکترومکانیکی با دریافت یک فرمان کنترلی، مدار قدرت را فعال یا غیرفعال میکند و نقش مهمی در کنترل موتورهای الکتریکی، تجهیزات صنعتی و تابلوهای برق دارد.
در دنیای برق و اتوماسیون صنعتی، تجهیزات مختلفی وظیفه کنترل و حفاظت از مدارها را بر عهده دارند که در میان آنها کنتاکتور به دلیل عملکرد مطمئن و طول عمر بالا، جایگاه ویژهای پیدا کرده است. این دستگاه امکان کنترل تجهیزات پرقدرت را با استفاده از جریانهای کنترلی ضعیف فراهم میکند و به همین دلیل در کارخانهها، خطوط تولید، تأسیسات صنعتی و ساختمانهای بزرگ کاربرد فراوانی دارد.
به عنوان مثال، برای روشن یا خاموش کردن یک موتور الکتریکی سه فاز نمیتوان از یک کلید معمولی استفاده کرد، زیرا جریان بالای مدار میتواند خطرات زیادی ایجاد کند. در چنین شرایطی کنتاکتور با دریافت فرمان از دکمههای استارت و استاپ، تایمر یا سیستمهای PLC، مدار اصلی را بهصورت ایمن وصل یا قطع میکند و از تجهیزات و اپراتورها محافظت میکند.
به دلیل قابلیت اطمینان بالا، سرعت عملکرد مناسب و امکان کنترل از راه دور، امروزه کنتاکتور به یکی از اصلیترین اجزای تابلو برقهای صنعتی و سیستمهای اتوماسیون تبدیل شده و نقش مهمی در افزایش ایمنی و بهرهوری تجهیزات الکتریکی ایفا میکند.
عملکرد کنتاکتور چگونه است؟
عملکرد کنتاکتور بر پایه اصول الکترومغناطیس طراحی شده و به همین دلیل میتواند مدارهای الکتریکی با جریان بالا را بهصورت ایمن و خودکار کنترل کند. این تجهیز با دریافت یک فرمان الکتریکی، کنتاکتهای داخلی خود را تغییر داده و باعث وصل یا قطع شدن مدار قدرت میشود. به دلیل همین ویژگی، کنتاکتور در تابلو برقهای صنعتی، خطوط تولید، موتورهای الکتریکی و سیستمهای اتوماسیون کاربرد گستردهای دارد.

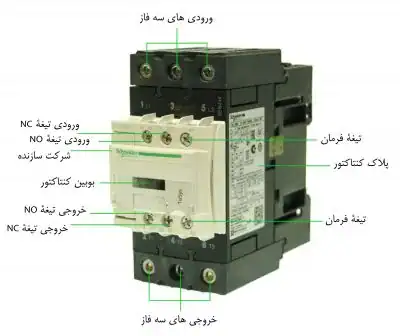

برای درک بهتر نحوه عملکرد کنتاکتور، ابتدا باید با اجزای اصلی آن آشنا شوید:
کویل (Coil)
کویل یا سیمپیچ الکترومغناطیسی مهمترین بخش کنتاکتور است. زمانی که ولتاژ به کویل اعمال میشود، میدان مغناطیسی قدرتمندی ایجاد میکند که باعث فعال شدن مکانیزم داخلی دستگاه میشود.
آرمیچر (Armature)
آرمیچر یک قطعه فلزی متحرک است که تحت تأثیر میدان مغناطیسی ایجاد شده توسط کویل حرکت میکند. حرکت این قطعه باعث باز یا بسته شدن کنتاکتهای اصلی و کمکی میشود.
کنتاکتهای قدرت (Power Contacts)
کنتاکتهای قدرت وظیفه انتقال جریان اصلی مدار را بر عهده دارند و معمولاً از نوع نرمالی باز (NO) هستند. این کنتاکتها در حالت عادی باز بوده و پس از فعال شدن کویل بسته میشوند تا جریان برق به مصرفکننده برسد.
کنتاکتهای فرمان (Auxiliary Contacts)
کنتاکتهای فرمان یا کمکی برای ارسال سیگنالهای کنترلی، ایجاد مدار خودنگهدار، اعلام وضعیت کنتاکتور و ارتباط با تجهیزات کنترلی مانند PLC استفاده میشوند. این کنتاکتها میتوانند از نوع نرمالی باز (NO) یا نرمالی بسته (NC) باشند.
نحوه کار کنتاکتور
هنگامی که ولتاژ به کویل اعمال میشود، میدان مغناطیسی ایجاد شده آرمیچر را به سمت خود جذب میکند. در نتیجه کنتاکتهای قدرت بسته شده و جریان برق به تجهیزات یا موتور الکتریکی منتقل میشود. همزمان کنتاکتهای کمکی نیز وضعیت خود را تغییر میدهند و وظایف کنترلی مورد نیاز را انجام میدهند.
پس از قطع ولتاژ کویل، میدان مغناطیسی از بین میرود و فنر داخلی کنتاکتور آرمیچر را به موقعیت اولیه بازمیگرداند. در این حالت کنتاکتهای قدرت باز شده و مدار قطع میشود و کنتاکتهای فرمان نیز به وضعیت اولیه خود برمیگردند. این فرآیند سریع و مطمئن، دلیل اصلی استفاده گسترده از کنتاکتور در سیستمهای برق صنعتی و اتوماسیون است.
انواع کنتاکتور و کاربرد هر یک
کنتاکتور یکی از مهمترین تجهیزات مورد استفاده در برق صنعتی است و با توجه به نوع پروژه، در مدلهای مختلفی تولید میشود. شناخت انواع کنتاکتور به کاربران کمک میکند تا متناسب با نیاز خود، بهترین گزینه را برای کنترل مدارهای الکتریکی و تجهیزات صنعتی انتخاب کنند.
کنتاکتور AC
کنتاکتور AC برای کنترل مدارهای جریان متناوب (AC) طراحی شده و یکی از پرکاربردترین انواع کنتاکتور در صنایع مختلف محسوب میشود. این مدل معمولاً برای راهاندازی موتورهای سه فاز، پمپها، کمپرسورها، سیستمهای تهویه و ماشینآلات صنعتی مورد استفاده قرار میگیرد و به دلیل عملکرد مطمئن، محبوبیت بالایی دارد.
کنتاکتور DC
کنتاکتور DC مخصوص مدارهای جریان مستقیم است و در تجهیزاتی مانند سیستمهای خورشیدی، بانکهای باتری، تجهیزات مخابراتی و منابع تغذیه DC کاربرد دارد. این نوع کنتاکتور به دلیل ویژگیهای خاص جریان مستقیم، از طراحی متفاوتی برای خاموش کردن جرقه الکتریکی بهره میبرد.
کنتاکتور موتوری
کنتاکتورهای موتوری برای کنترل و راهاندازی انواع موتورهای الکتریکی ساخته شدهاند و معمولاً در کنار رله حرارتی یا بیمتال استفاده میشوند تا از موتور در برابر اضافهبار و افزایش جریان محافظت کنند. این مدل یکی از رایجترین تجهیزات در تابلوهای برق صنعتی است.
کنتاکتور خازنی
در سیستمهای اصلاح ضریب توان از کنتاکتور خازنی استفاده میشود. این کنتاکتورها به گونهای طراحی شدهاند که هنگام اتصال بانک خازنی، جریان هجومی اولیه را کاهش داده و از آسیب دیدن تجهیزات و خازنها جلوگیری کنند.
کنتاکتور روشنایی
کنتاکتور روشنایی برای کنترل مدارهای روشنایی با توان بالا در کارخانهها، سولههای صنعتی، مجتمعهای تجاری و ساختمانهای بزرگ به کار میرود. استفاده از این تجهیز باعث مدیریت بهتر مصرف انرژی و افزایش طول عمر سیستم روشنایی میشود.
انواع کنتاکتور بر اساس تعداد پل
از نظر تعداد پل، کنتاکتورها در مدلهای مختلفی تولید میشوند. کنتاکتور تک پل برای برخی مدارهای تک فاز، کنتاکتور دو پل برای قطع همزمان فاز و نول، کنتاکتور سه پل برای سیستمهای سه فاز و کنتاکتور چهار پل برای کاربردهایی که نیاز به کنترل همزمان سه فاز و نول دارند، مورد استفاده قرار میگیرند.
انواع کنتاکتور بر اساس نوع کنتاکت
بیشتر کنتاکتورها دارای کنتاکت قدرت نرمالی باز (NO) هستند و تنها پس از اعمال فرمان، مدار را وصل میکنند. در برخی کاربردهای خاص نیز از کنتاکتورهای نرمالی بسته (NC) استفاده میشود که در حالت عادی مدار را متصل نگه داشته و با دریافت فرمان، آن را قطع میکنند.
انواع کنتاکتور بر اساس ولتاژ کویل
کویل کنتاکتور میتواند با ولتاژهای AC یا DC تغذیه شود. مدلهای AC معمولاً با ولتاژهای ۲۲۰ یا ۳۸۰ ولت کار میکنند، در حالی که کنتاکتورهای دارای کویل DC اغلب با ولتاژهای ۲۴، ۴۸ یا ۱۱۰ ولت مورد استفاده قرار میگیرند و در بسیاری از سیستمهای اتوماسیون صنعتی و مدارهای کنترلی کاربرد دارند.
در نهایت، انتخاب نوع مناسب کنتاکتور باید با توجه به توان مصرفی، نوع بار، ولتاژ کاری، شرایط محیطی و نیازهای پروژه انجام شود تا سیستم الکتریکی با حداکثر ایمنی، راندمان و طول عمر فعالیت کند.
نکات مهم در انتخاب کنتاکتور
انتخاب کنتاکتور مناسب تأثیر مستقیمی بر عملکرد، ایمنی و طول عمر تجهیزات الکتریکی دارد. اگر کنتاکتور متناسب با شرایط کاری انتخاب نشود، احتمال بروز خرابی، کاهش راندمان و حتی آسیب دیدن تجهیزات افزایش پیدا میکند. به همین دلیل قبل از خرید یا نصب کنتاکتور، باید چند فاکتور مهم را بررسی کرد.
ولتاژ نامی مدار قدرت
یکی از مهمترین معیارها، ولتاژ کاری مدار قدرت است. کنتاکتور باید با ولتاژ شبکه یا تجهیزی که قرار است کنترل کند، کاملاً سازگار باشد تا عملکرد صحیح و ایمنی سیستم تضمین شود.
جریان نامی کنتاکتور
جریان نامی کنتاکتور باید متناسب با جریان مصرفی بار انتخاب شود. معمولاً توصیه میشود کنتاکتوری انتخاب شود که توانایی تحمل جریانی بیشتر از جریان نامی مصرفکننده را داشته باشد تا در شرایط کاری مختلف دچار آسیب نشود.
ولتاژ کویل
کویل کنتاکتور در ولتاژهای مختلف AC و DC تولید میشود. پیش از انتخاب، باید ولتاژ مدار فرمان بررسی شود تا کویل با ولتاژ مناسب مانند ۲۴ ولت DC، ۴۸ ولت DC یا ۲۲۰ ولت AC انتخاب شود.
تعداد پلهای کنتاکتور
بسته به نوع مدار، میتوان از کنتاکتورهای تک پل، دو پل، سه پل یا چهار پل استفاده کرد. در بسیاری از پروژههای برق صنعتی و کنترل موتورهای سه فاز، کنتاکتور سه پل رایجترین گزینه محسوب میشود.
دسته کاری یا کلاس عملکرد
کنتاکتورها بر اساس استانداردهای بینالمللی در دستههای مختلفی مانند AC-1، AC-3 و AC-4 قرار میگیرند. برای مثال، دسته AC-3 معمولاً برای راهاندازی موتورهای القایی و AC-4 برای شرایطی مانند ترمز یا تغییر جهت مکرر موتور استفاده میشود. انتخاب کلاس مناسب باعث افزایش طول عمر کنتاکتور و عملکرد بهتر سیستم خواهد شد.
کنتاکتهای کمکی
در بسیاری از مدارهای فرمان، وجود کنتاکتهای کمکی نرمالی باز (NO) یا نرمالی بسته (NC) ضروری است. بنابراین هنگام انتخاب کنتاکتور باید تعداد و نوع کنتاکتهای کمکی مورد نیاز پروژه نیز در نظر گرفته شود.
عمر مکانیکی و عمر الکتریکی
عمر مکانیکی و الکتریکی کنتاکتور نشاندهنده تعداد دفعات قطع و وصل قابل تحمل توسط دستگاه است. هرچه این مقدار بیشتر باشد، کنتاکتور برای استفاده در پروژههای صنعتی با تعداد دفعات سوئیچینگ بالا مناسبتر خواهد بود.
کیفیت ساخت و برند تولیدکننده
استفاده از کنتاکتورهای تولیدشده توسط برندهای معتبر، علاوه بر افزایش ایمنی، باعث کاهش هزینههای تعمیر و نگهداری در بلندمدت میشود. همچنین کیفیت بالای قطعات داخلی میتواند عملکرد پایدارتر و طول عمر بیشتری را برای تجهیزات الکتریکی فراهم کند.
با در نظر گرفتن این عوامل، میتوان کنتاکتوری متناسب با نیاز پروژه انتخاب کرد و از عملکرد مطمئن و ایمن سیستمهای برق صنعتی اطمینان حاصل نمود.
جمعبندی
کنتاکتور یکی از مهمترین تجهیزات مورد استفاده در سیستمهای برق صنعتی و تابلو برق است که وظیفه کنترل و قطع و وصل ایمن مدارهای الکتریکی را بر عهده دارد. این تجهیز با استفاده از مکانیزم الکترومغناطیسی، امکان راهاندازی و کنترل موتورهای الکتریکی، تجهیزات صنعتی و انواع بارهای الکتریکی را به شکلی مطمئن و خودکار فراهم میکند.
آشنایی با نحوه عملکرد، انواع مختلف کنتاکتور و معیارهای انتخاب آن، به مهندسان، تکنسینها و فعالان حوزه برق کمک میکند تا مناسبترین گزینه را برای پروژههای خود انتخاب کرده و از بروز خرابیهای احتمالی جلوگیری کنند. همچنین استفاده از کنتاکتور استاندارد و باکیفیت، نقش مهمی در افزایش ایمنی، کاهش هزینههای تعمیر و نگهداری و بهبود عملکرد سیستمهای الکتریکی دارد.
اگر قصد خرید کنتاکتور برای پروژههای صنعتی یا تابلو برق را دارید، بهتر است علاوه بر توجه به ولتاژ، جریان نامی و نوع کاربرد، از محصولات برندهای معتبر و دارای استاندارد استفاده کنید تا از عملکرد پایدار و طول عمر بالای تجهیزات اطمینان داشته باشید.
